VehiCAL Logger

The OpenPort 2.0 is tuning tool hardware that is capable of communicating with a most OBDII compliant vehicles using a standard J2534 interface. Combined with EcuFlash software, the OpenPort 2.0 is capable of reflashing a large number of newer Subaru and Mitsubishi vehicles. A USB cable is included with each OpenPort, which is all the hardware you will need unless you have one of the few vehicles that require a separate reflash adapter. For Subaru you will only need a reflash adapter for the 2001 through 2005 WRX, but not STi, unless you are working on an early non USDM STi in which case you may need one of our WRX adapters. No other Subaru vehicles require reflash adapters including Forester, Baja, Legacy, or naturally aspirated Impreza models. For Mitsubishi, you will need the adapter for most pre CAN vehicles which include the 5-9 Evo. Choose the adapter you need from the ’Reflash Adapters’ list below.

Technical Details

• 72Mhz 32-bit processor;
• USB 2.0 full speed device (USB-A/Mini cable included);
• Field upgradeable software;
• Supports these major OBD protocols:
  • CAN 2.0 (CAN/ISO15765);
  • K-line (ISO9141/ISO14230(KWP2000)/dual K line);
• J2534 PassThru support with Windows DLL;
• Standalone datalogs to microSD / microSDHC card without a laptop;
• Able to apply GND or 5V-25V to OBD pins 1,3,9,11,12,13 or AUX 2.5mm stereo connector;
• Able to log from Innovate Motorsports 2.5mm stereo MTS data bus;
• RGB status LEDs.

It has been successfully tested with the following software: Chiploader, MMC Flasher, Multiflasher, PCM Flash, Toyota Techstream and many others.

NB! We do NOT sell clone tools. This Openport is the original product of Tactrix Inc. Every customer is guaranteed to get all the updates including beta and technical support.

Сканматик 2 — универсальный мультимарочный сканер, предназначенный для диагностики электронных систем и блоков управления (ЭБУ) автомобилей. Сканматик 2 способен работать со семи протоколами и шинами данных стандарта OBDII (13 x ISO-9141/ISO-14230 (KLINE); 1 x J1850 VPW; 1 x J1850 PWM; 1 x High Speed CAN (ISO-15765); 1 x Medium Speed CAN (GMLAN); 1 x Single Wire CAN (GMLAN)). Подходит для диагностики автомобилей американского, европейского, японского и российского производства. Прибор является развитием и логическим продолжением знаменитой и хорошо зарекомендовавшей себя в профессиональных кругах — серии приборов «Сканматик».

Преимущества комплекта Сканматик 2

• Быстрая окупаемость. Благодаря доступной стоимости комплекта — на уровне цены комплекта Сканматик 1, сохранено одно из самых важных достоинств — малое время окупаемости. Это один из важнейших показателей для средств производства. Ведь неспроста владельцами оборудования становились не только автомастерские, но продвинутые собственники автомобилей, применяющие оборудование для того, чтобы отказаться от услуг неквалифицированных автосервисов. И если даже такое нечастое применение было экономически оправдано, то применение в автосервисе с хорошей загрузкой — тем более.

• Возможность работы с наиболее популярными марками и моделями автомобилей. Мы ориентируемся, в первую очередь на удовлетворения наиболее актуальных потребностей наших клиентов. Именно на них мы будем опираться и в процессе дальнейшей модернизации программного обеспечения.

• Преемственность. Второе поколение оборудования вобрало в себя все функции, обеспеченные предыдущим. Сохранились основные принципы организации интерфейса пользователя, функции формирования файлов отчетов, запись и сохранение потока данных. Настройки стали еще удобнее. Соответственно и переход на новое поколение для клиентов не вызывает никаких затруднений.

• Низкие требования к ПК/КПК. Позволяет выбирать для работы более доступные модели ПК/КПК — с более простыми конфигурациями. Это также снижает расходы на организацию рабочего места диагноста.

• USB и Bluetooth интерфейсы. Комплект работает на выбор по высокоскоростным соединениям: беспроводному Bluetooth или проводному USB. Драйверы собственной разработки имеют цифровую подпись компании Microsoft^® и, соответственно, совместимы с самыми новыми версиями операционных систем семейства Windows^®.

• Перспектива развития. Учтен опыт применения и развития первого поколения, обеспечена возможность наращивания возможностей только за счет разработки программного обеспечения — как для управляющих устройств (ПК — КПК), так и внутреннего ПО самого диагностического адаптера. Обеспечена поддержка всех распространенных диагностических протоколов, а также мультиплексирование.

• Прямая работа с Bluetooth и USB. Соединение без эмуляции COM-портов не требует применения дополнительных устройств или настроек от пользователя. Повышает скорость и отказоустойчивость соединения.

• Автоматическая коммутация. Встроенный мультиплексор позволяет программно управлять коммутацией диагностических линий автомобиля, выведенных на разные контакты диагностического разъема.

• Улучшенная защита. От перенапряжения и переполюсовки входов питания, короткого замыкания сигнальных линий на «массу» или «+» бортовой сети автомобиля. Раздельные входы питания от диагностической колодки и АКБ / прикуривателя позволяют избежать короткого замыкания в бортовой сети автомобиля.

• И для 12В и для 24В. Подходит для различных напряжений бортовой сети автомобиля в диапазоне 5-35В. Такая конструкция не требует дополнительных устройств или мероприятий для работы с грузовыми автомобилями. Достаточно лишь модификации программного обеспечения.

Базовый комплект включает в себя интерфейс для подключения к автомобилям и необходимое программное обеспечение(все доступные в данный момент программные модули). Программа построена по модульному принципу, аналогично программе «Сканматик 1». Возможные режимы работы определяются выбранным программным модулем и возможностями конкретной системы управления. С особенностями интерфейса можно ознакомится, посмотрев видео. Программа для КПК имеет возможности, аналогичные программе для ПК. Создаваемые обеими версиями программы файлы отчетов абсолютно совместимы. То есть, например, можно создавать файл отчета на КПК, а работать с ним на ПК.

Системные требования к ПК

• Операционная система Windows 98 / ME / 2000 / XP (32, 64бит) / Vista (32, 64бит) / Win7 (32, 64бит)
• Тактовая частота процессора, не менее 200МГц (для Win98/ME, для других ОС см. минимальные требования для работы ОС)
• Оперативная память, не менее 32Мб (для Win98/ME, для других ОС см. минимальные требования для работы ОС)
• Свободное место на жестком диске, не менее 7Мб
• При подключении посредством USB — наличие свободного порта USB 1.1
• При подключении посредством Bluetooth — наличие адаптера Bluetooth (встроенного или внешнего)

Системные требования к КПК

• Операционная система — Pocket PC 2003 / Windows Mobile 2003 и более новые,
• Свободное место на диске, не менее 7Мб

Технические характеристики

• Напряжение питания — 5...35В от бортовой сети а/м или USB
• Потребляемый ток, рабочий 100..300мА
• Ток срабатывания защиты 700мА
• Поддерживаемые шины данных: 13 x ISO-9141/ISO-14230 (KLINE); 1 x J1850 VPW; 1 x J1850 PWM; 1 x High Speed CAN (ISO-15765); 1 x Medium Speed CAN (GMLAN); 1 x Single Wire CAN (GMLAN)
• Дальность действия Bluetooth, не менее 10м
• Размеры адаптера SM-2 (Д x Ш x В), не более 970мм x 750мм x 220мм
• Длина главного кабеля — 1.8м
• Длина кабеля USB — 1.8м
• Вес полного комплекта, не более 1.0 кг

Состав комплекта

• адаптер SM2 (SMUSB)
• главный кабель
• переходник OBD2-16 для подключения к а/м
• кабель USB для подключения к ПК
• Кабель sm2.lighter — для подключения к прикуривателю (если необходимо)
• Компакт-диск с ПО и инструкциями

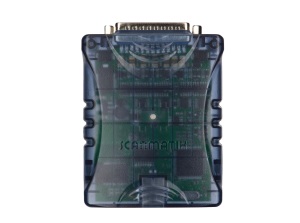

Сканматик 2 PRO — профессиональный мультимарочный автосканер, предназначенный для диагностики электронных систем управления современных автомобилей американского, европейского, японского и российского производства. Прибор является логическим продолжением прибора Сканматик 2 с учетом накопленного за 7 лет опыта эксплуатации. В дополнение к старому адаптеру новый Сканматик 2 PRO получил следующие возможности:

• Гальваническая развязка порта USB (вместе с питанием);
• Переработана защита К-линий и CAN шин на новой элементной базе;
• Увеличена скорость работы по Blueooth примерно на ~20%;
• Применены импульсные блоки питания собственной разработки (нет нагрева, + широкий диапазон входных напряжений от 5 до 55В);
• Защита по питанию от всплесков напряжения «Load-Dump» (при отключении генератора на работающем моторе).

Самая широкая поддержка стандартов J2534-1/2:

• Подача напряжения программирования (5-24В) на ножки разъема OBD 6, 8, 11, 12, 13, 14;
• Выход напряжения программирования AUX (через дополнительный кабель).

Для полной поддержки периферийных блоков на автомобилях фирмы GM (GDS2) и автомобилей ВАЗ/Renault организована:

• Дополнительная шина CAN на контактах 12–13, работает в конфигурации 12H-13L или 12L-13H.

Описание

Устройство работает с персональным компьютером, планшетом или смартфоном. Программы для Windows и Android идут в комплекте. При установке драйвера (входит в комплект) работает со сторонним программным обеспечением, сделанным под стандарты SAE J2534 и RP1210. Для подключения к адаптеру может использоваться как USB или Bluetooth интерфейсы (встроены в адаптер Сканматик 2 PRO). Комплект включает в себя полную текущую версию программы (все доступные в данный момент программные модули): ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Иж, КАМАЗ, МАЗ, ПАЗ, OBD2. Работает с большим количеством диагностических программам и загрузчиков, сделанных под стандартные интерфейсы SAE J2534 и RP1210.

Технические характеристики адаптера SM2-PRO

• Интерфейсы для связи с ПК (Планшетом, Смартфоном)  — USB или Bluetooth;
• Напряжение питания: 5...36В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием);
• Потребляемый ток, не более 350мА;
• Внутренние импульсные блоки питания собственной разработки (нет нагрева + широкий диапазон входных напряжений от 5 до 55В);
• Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе);
• Поддерживаемые шины данных:
  • 13 x ISO-9141/ISO-14230 (K-LINE);
  • 1 x J1850VPW;
  • 1 x J1850PWM;
  • 4 x CAN;
  • 1 x Single Wire CAN.
• Встроенный мультиплексор для коммутации диагностических линий;
• Самая широкая поддержка стандартов J2534-1/2;
• Подача напряжения программирования (5-24В) - на ножки разъема OBD2: 6, 8, 11, 12, 13, 14;
• Выход напряжения программирования AUX (через дополнительный кабель);
• Дальность действия Bluetooth, не менее: 10м (Class 2);
• Размеры адаптера (Д x Ш x В), не более: 970x750x220мм;
• Вес прибора в базовой комплектации, не более: 1 кг.

Системные требования к ПК

• Операционная система Windows XP, Vista, Windows 7, Windows 8, Windows 10
• Тактовая частота процессора, не менее (см. минимальные требования для работы ОС)
• Оперативная память, не менее (см. минимальные требования для работы ОС)
• Свободное место на жестком диске, не менее 7 Мб
• При USB подключении — наличие свободного порта USB 1.1
• При Bluetooth подключении — наличие адаптера Bluetooth (встроенного или внешнего).

Системные требования к Планшету / Смартфону

• Операционная система — Android 2.1 и выше;
• Поддерживаемая архитектура — все (ARM, X86, MIPS);
• При USB подключении — USB-Host;
• При Bluetooth подключении — Bluetooth модуль.

WinOLS is an application, which is written especially to modify the memory contents of ECUs.

It facilitates the searching and finding of maps, which can then be named and viewed in different ways and changed. To change the data, different functions are available to edit the maps. All data and maps are stored in project files. These project files hold all information obtained in the course of processing of a given controller. Other information, such as customer name, car number, and image files can be added. Modifications of maps can be stored as 'versions' and can be commented. Up to 200 versions of one original file are possible. All modified projects are shown in a list, which can be filtered and sorted. So it is easy to find an already modified project again.

Overview:

• The representation of the raw data is available in 2D graphics or hex/decimal dump. Automatic processor detection to distinguish between program and data area.
• Functions to search for maps and to put them down on the map list makes efficient working a lot easier.
• A 3D preview window makes it easier to find maps
• Maps can be shown as 3D/2D chart or as a table.
• Automatic search of ECU and software numbers.
• You can select either English or German as the interface language and switch between these.
• Integrated checksum correction through plugins.
• Support of current hardware like BDM100, BSL100 and OLS300.
• Import and export of binary files, Intel and Motorola-Hexfiles. All types can be zipped, coded, and have swapped lines or be sent directly by mail.

Licensing:

• Additional licenses enable the usage in one company. All registered computes must belong to one company. Only the employees of that company are allowed to use them.
• Selling, renting, or passing of licenses (customer number and password) is strictly forbidden

Features in detail:

Map search: The automatic map search finds maps and shows them in a list and also directly in the data.

Preview-Window: The preview window can be freely moved and sized and shows the selection as 3d-map.

Automatically overview: Program code, empty areas, maps etc. will automatically be recognized. An overview window shows, where you can find what in the file. Program code and empty areas will automatically be shown pale.

Automatic checksums:
Every checksum module (purchase separately) automatically recognizes if it can be used and corrects the checksums immediately after every change. Even in real-time while the car is running. If you don't have the right module yet, the push of a button is enough and online all existing checksum modules will be tested for your project. This way you know for sure which module is the right one. Modules can be purchased online around the clock. You will receive your module within minutes.

Digital signatures as watermarks: You can sign your projects with tiny changes in the data to recognize copies. You can choose if you want the signatures to be visible for everybody or just for you. The text cannot be seen in the data, but can only be displayed with WinOLS.

Free choice of colour: There are four color schemes preset and of course you can configure your own colors individually.

Compatibility:

• WinOLS 5 requires Windows 10, 64 Bit (x64). (ARM is currently not supported.)
• WinOLS 5 supports current EVC hardware like UCM100, BDM100, BSL100, OLS300. Megaprommer MP2240P and OLS16 are no longer supported.
• WinOLS 5 can be installed and used in parallel with WinOLS 4 and uses the same license, i.e. you do not need another license for a WinOLS 5 installation on a computer where WinOLS 4 is already installed. Also the .ols file format remains the same.

Feature-Updates

New exciting features are gradually being added to WinOLS5. These new features, which are not yet available, will be released once a year through a feature update. Customers who have not purchased this feature update can continue to work with the existing functionality without any problems.
