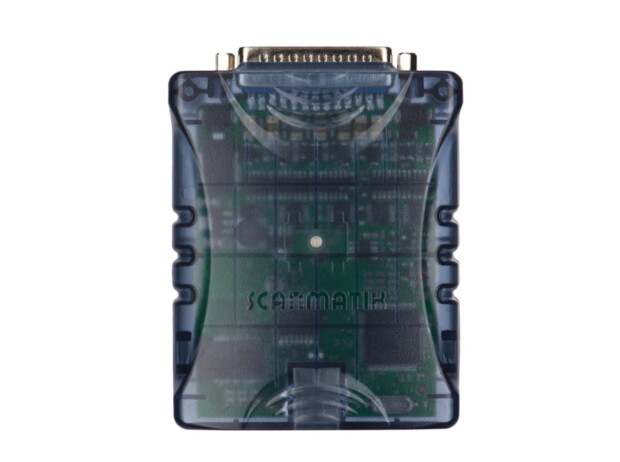

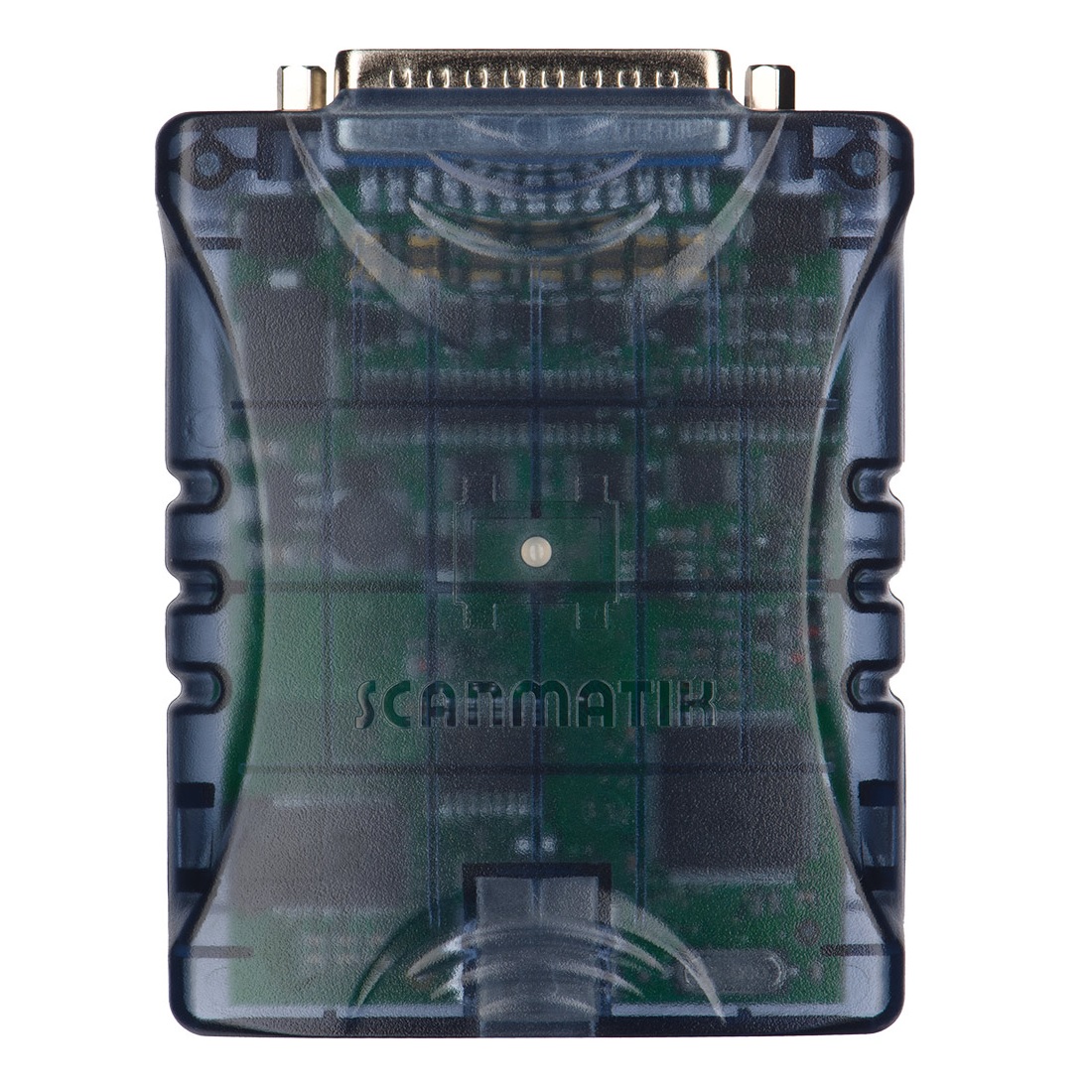

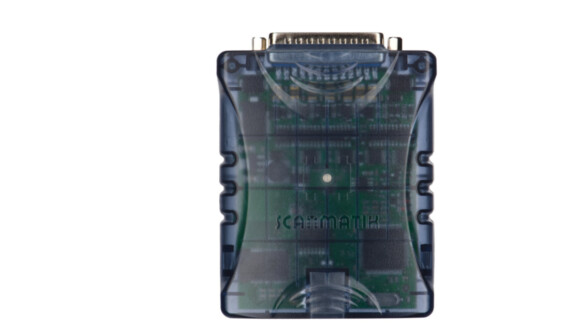

Scanmatik 2 PRO is a professional multibrand scanner designed for diagnostics of electronic control systems of American, European, Japanese and Russian vehicles. It can be used as a J2534 device with a large number of diagnostic programs and flashers made for standard interfaces SAE J2534 and RP1210.
New features of Scanmatik 2 PRO:
The widest support of J2534-1/2 standards:
For full support of peripheral units on GM (GDS2) and VAZ/Renault cars:
Description
The device works with a personal computer, tablet or smartphone. The software for Windows and Android are included in the package. When installing the driver (included) works with third-party software made for SAE J2534 and RP1210 standards. To connect to the adapter both USB and Bluetooth interfaces can be used (built into the Scanmatik 2 PRO adapter). The kit includes the full current version of the program (all currently available software modules): VAZ, GAZ, UAZ, Oka, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Izh, KAMAZ, MAZ, PAZ, OBD2. It works with a large number of diagnostic programs and flashers made for standard interfaces SAE J2534 and RP1210.
SM2-PRO Adapter Specifications
Adapter (boot/bench cable) for bench working with PCMFlash together with Scanmatik 2 or Scanmatik 2 PRO and external power supply (12V or 24V for trucks).
Works with ALL PCMFlash modules that require Bench work and automatic power management, such as 53 , 71 ,77 and others.
Ver. 2, short-circuit protection.
The wire colouring of the connection cable
Red (4 pcs) — +12V
Black (2 pcs) — GND
Brown (2 pcs)— GPT1, GPT2
Yellow — CAN H
Blue — CAN L
Green — K-LINE
Blue (crocodile clip) — CNF1
Grey (crocodile clip) — Boot
Violet — Vpp
External power 12V (5, А mах) Jack
The correct pinouts to the adapter board:
Additional features:
The adapter provides the ability to control the power supply manually. For this feature, it is required to make a switch, see the photo below. Manual control is a better option than automatic control.
For advanced users: after completion it is possible to work on the bench with all packages originally designed to work in the car, for example: 50, 36, etc.
___________________
New version pinouts:
Red 4pcs +12v
Black 2pcs GND ground
Brown 2pcs GPT1,GPT2
Yellow CAN H
Blue CAN L
Green K-LINE
Blue (alligator) CNF1
Gray (alligator) Boot
Purple Vpp
For connecting to a variety of trucks using these connectors.
For connecting to a variety of trucks using these connectors.
For Mitsubishi vehicles with with a 12-pin connector.
For Mitsubishi vehicles with with a 12-pin connector.
Adapter for Chery Amulet with 3-pin diagnostic connector under the hood
Adapter for Chery Amulet with 3-pin diagnostic connector under the hood
Adapter for trucks with ISO-16 connector.
Adapter for trucks with ISO-16 connector.
For working with Honda HDS software with vehicles with 3-pin connector.
For working with Honda HDS software with vehicles with 3-pin connector.
For SCR MGS exhaust fumes aftertreatment systems.
For SCR MGS exhaust fumes aftertreatment systems.

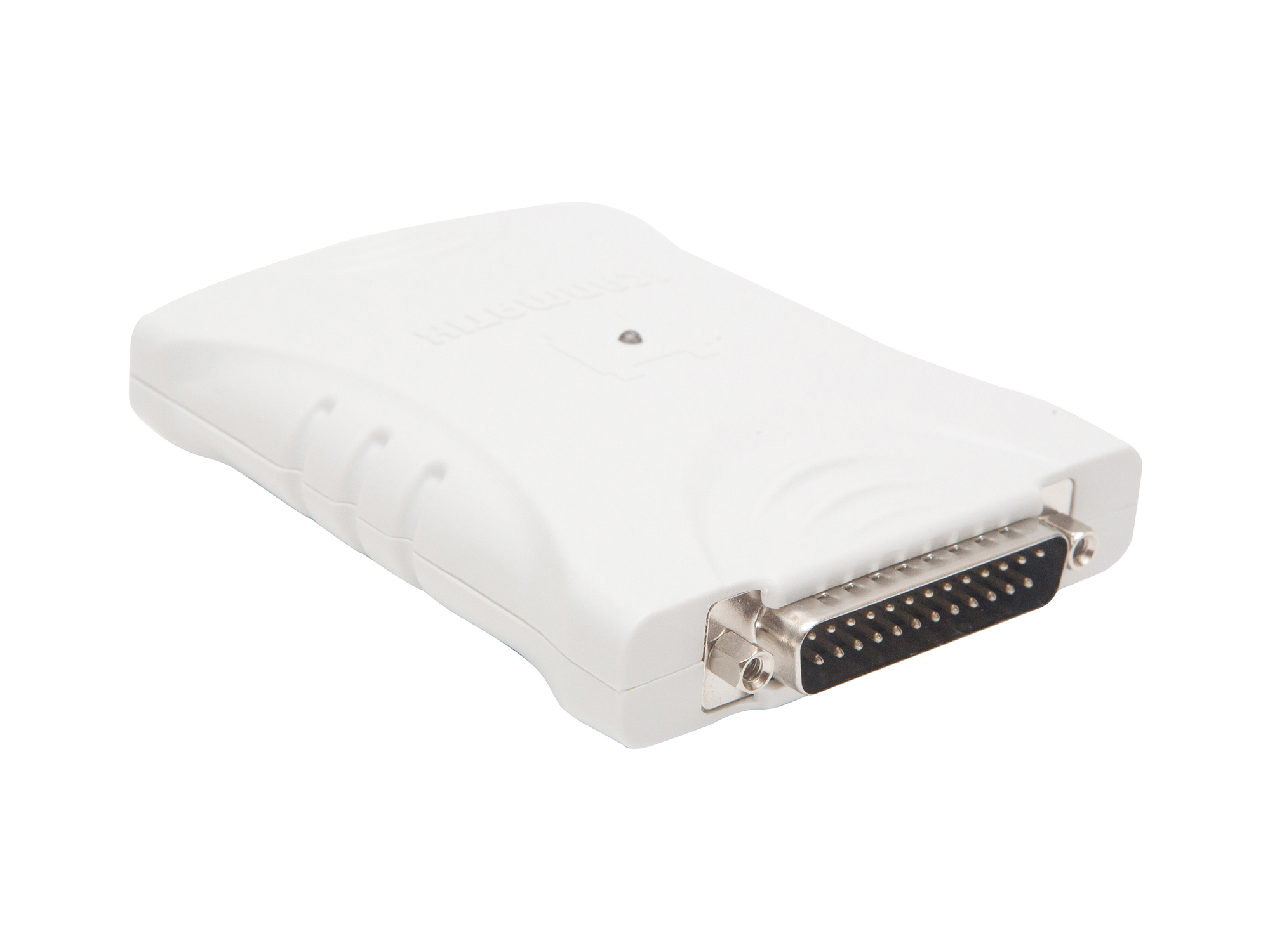

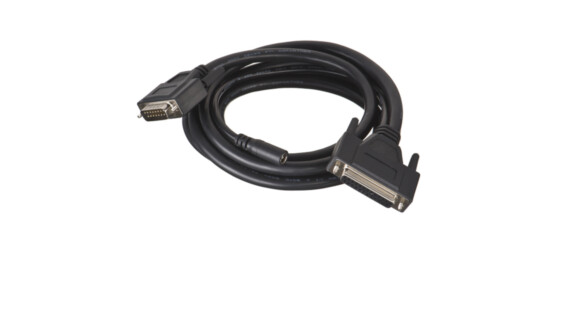

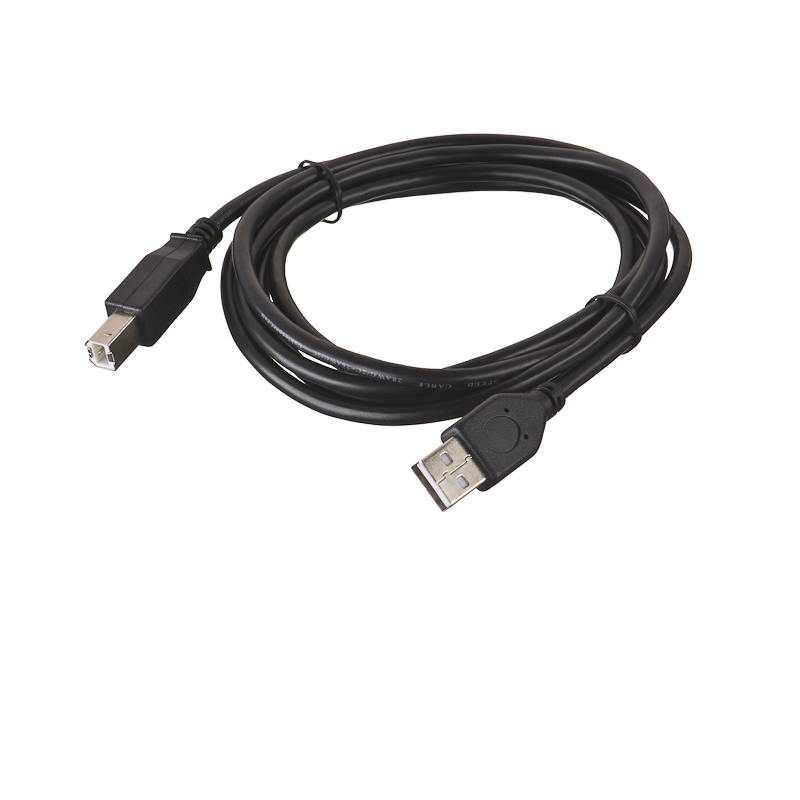

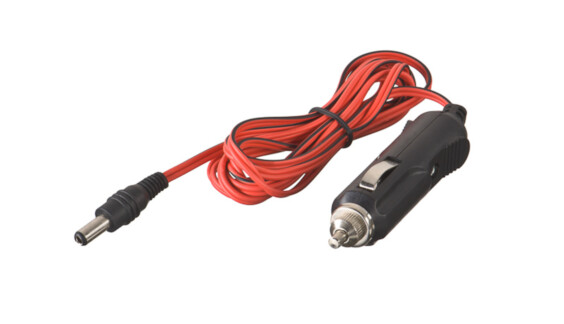

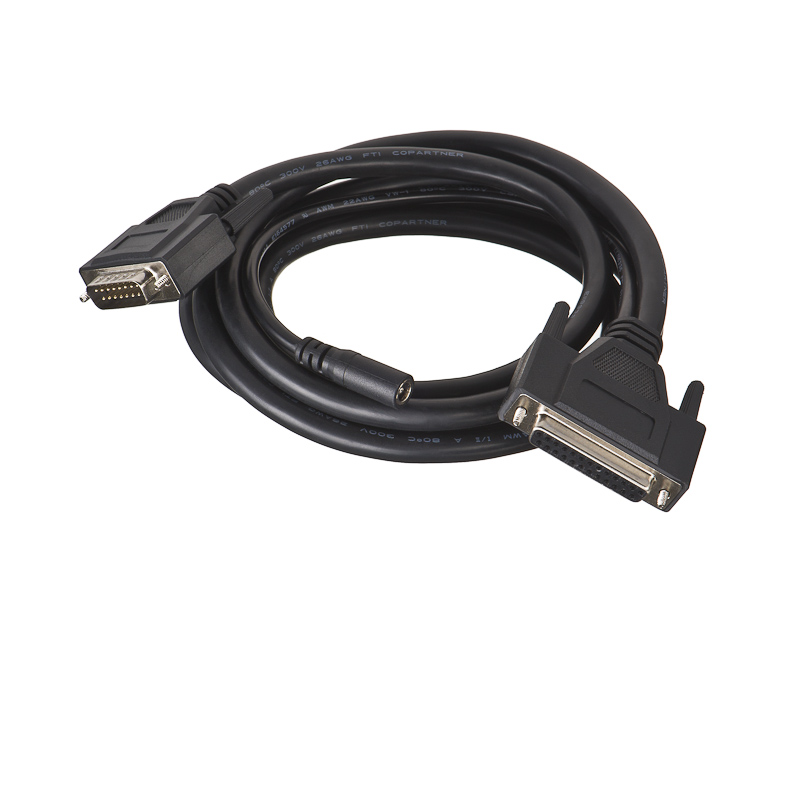

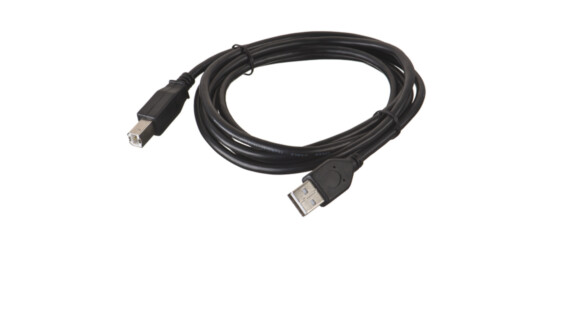

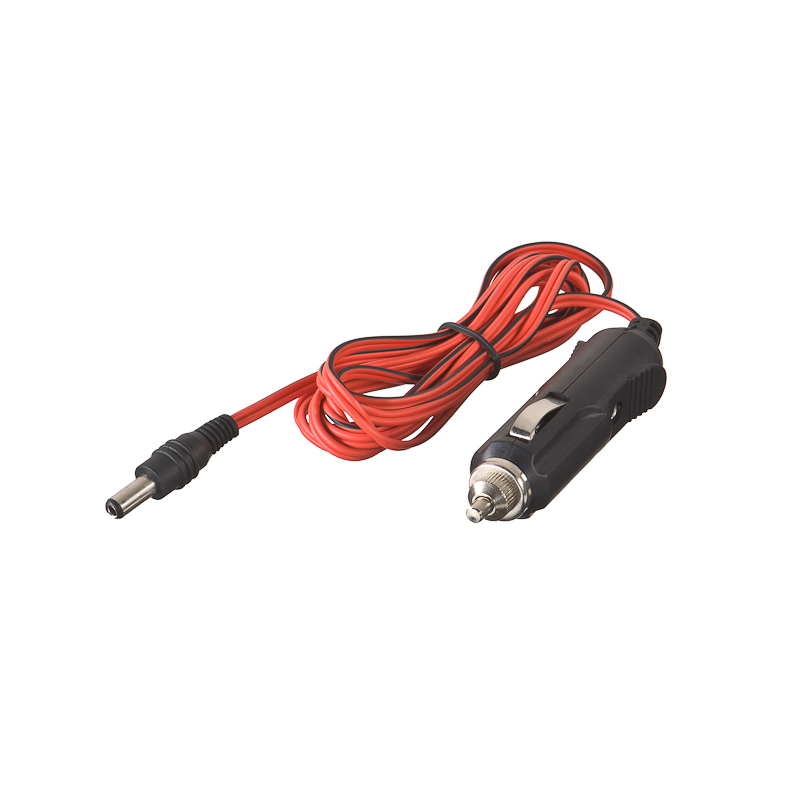

Сканматик 2 (Базовый комплект)
Сканматик 2 — универсальный мультимарочный сканер, предназначенный для диагностики электронных систем и блоков управления (ЭБУ) автомобилей. Сканматик 2 способен работать со семи протоколами и шинами данных стандарта OBDII (13 x ISO-9141/ISO-14230 (KLINE); 1 x J1850 VPW; 1 x J1850 PWM; 1 x High Speed CAN (ISO-15765); 1 x Medium Speed CAN (GMLAN); 1 x Single Wire CAN (GMLAN)). Подходит для диагностики автомобилей американского, европейского, японского и российского производства. Прибор является развитием и логическим продолжением знаменитой и хорошо зарекомендовавшей себя в профессиональных кругах — серии приборов «Сканматик».
Быстрая окупаемость. Благодаря доступной стоимости комплекта — на уровне цены комплекта Сканматик 1, сохранено одно из самых важных достоинств — малое время окупаемости. Это один из важнейших показателей для средств производства. Ведь неспроста владельцами оборудования становились не только автомастерские, но продвинутые собственники автомобилей, применяющие оборудование для того, чтобы отказаться от услуг неквалифицированных автосервисов. И если даже такое нечастое применение было экономически оправдано, то применение в автосервисе с хорошей загрузкой — тем более.
Возможность работы с наиболее популярными марками и моделями автомобилей. Мы ориентируемся, в первую очередь на удовлетворения наиболее актуальных потребностей наших клиентов. Именно на них мы будем опираться и в процессе дальнейшей модернизации программного обеспечения.
Преемственность. Второе поколение оборудования вобрало в себя все функции, обеспеченные предыдущим. Сохранились основные принципы организации интерфейса пользователя, функции формирования файлов отчетов, запись и сохранение потока данных. Настройки стали еще удобнее. Соответственно и переход на новое поколение для клиентов не вызывает никаких затруднений.
Низкие требования к ПК/КПК. Позволяет выбирать для работы более доступные модели ПК/КПК — с более простыми конфигурациями. Это также снижает расходы на организацию рабочего места диагноста.
USB и Bluetooth интерфейсы. Комплект работает на выбор по высокоскоростным соединениям: беспроводному Bluetooth или проводному USB. Драйверы собственной разработки имеют цифровую подпись компании Microsoft® и, соответственно, совместимы с самыми новыми версиями операционных систем семейства Windows®.
Перспектива развития. Учтен опыт применения и развития первого поколения, обеспечена возможность наращивания возможностей только за счет разработки программного обеспечения — как для управляющих устройств (ПК — КПК), так и внутреннего ПО самого диагностического адаптера. Обеспечена поддержка всех распространенных диагностических протоколов, а также мультиплексирование.
Прямая работа с Bluetooth и USB. Соединение без эмуляции COM-портов не требует применения дополнительных устройств или настроек от пользователя. Повышает скорость и отказоустойчивость соединения.
Автоматическая коммутация. Встроенный мультиплексор позволяет программно управлять коммутацией диагностических линий автомобиля, выведенных на разные контакты диагностического разъема.
Улучшенная защита. От перенапряжения и переполюсовки входов питания, короткого замыкания сигнальных линий на «массу» или «+» бортовой сети автомобиля. Раздельные входы питания от диагностической колодки и АКБ / прикуривателя позволяют избежать короткого замыкания в бортовой сети автомобиля.
И для 12В и для 24В. Подходит для различных напряжений бортовой сети автомобиля в диапазоне 5-35В. Такая конструкция не требует дополнительных устройств или мероприятий для работы с грузовыми автомобилями. Достаточно лишь модификации программного обеспечения.
Базовый комплект включает в себя интерфейс для подключения к автомобилям и необходимое программное обеспечение(все доступные в данный момент программные модули). Программа построена по модульному принципу, аналогично программе «Сканматик 1». Возможные режимы работы определяются выбранным программным модулем и возможностями конкретной системы управления. С особенностями интерфейса можно ознакомится, посмотрев видео. Программа для КПК имеет возможности, аналогичные программе для ПК. Создаваемые обеими версиями программы файлы отчетов абсолютно совместимы. То есть, например, можно создавать файл отчета на КПК, а работать с ним на ПК.
